■1X4材でつくる整理棚



子供のおもちゃやプラモデルなどを片付ける整理箱をつくることにしました。1枚板の集成材は結構高価なので、結構高くつきます。そこで、安価な1X4材を組み合わせてつくる工作です。<サイズ>
幅:857mm、高さ:1819mm、奥行き:381mm

<材料>
●天板/底板/側板
すべて1x4材です。 背板をのみ込む部分は、「背板加工」を行います。

● 背板は合板5.5mmを用います。

● 棚板は14mm集成材を用います。

■完成品

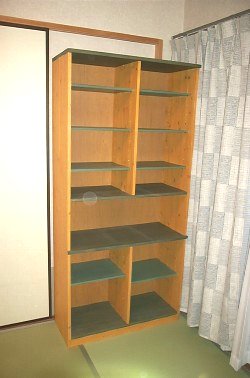

完成写真

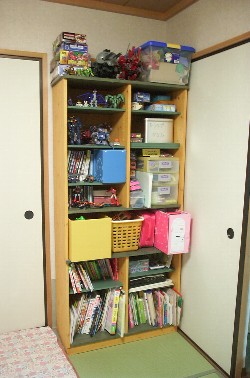

こんな感じで使っています。

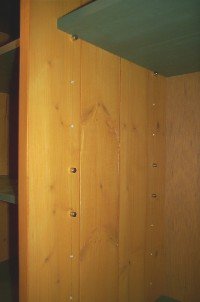

ディテール写真です。

■組み立て

加工前に塗装します。

組み立てはL=35のスレンダースレッドスクリューを用います。1x4材(ワンバイフォー材)を側板と天板&底板を互い違いにビス止めしていきます。これでけっこうがっちりと固まります。詳しくは「1x4材(ワンバイフォー材)で箱」で解説しています。



天板部分と中天板の部分は少しせりだしたデザインにしています。

下端は少しかさ上げします。この部分を「蹴込み(けこみ)」といいます。

棚板は「ダボ」で受けます。φ6ミリの穴を明け、金属製の棚ダボで受けます。ダボ穴は高さ方向を60ミリピッチにして調整ができるようにしました。

■図面

 ←図面のダウンロードはこちら。(PDFファイル)

ご自由にダウンロードして頂いて結構ですが、著作権は放棄していませんので無断転載・再配布・販売はしないで下さい。
↑PDFリーダーはこちら。
