■内蔵HDDを抜き差し


　
通常、内蔵HDDはPCの中に内蔵していますので容易には取り外しできません。また内蔵HDDを外付けで使用する場合は外付け用ケースを購入してその中に内蔵HDDを納めますので一度外付け用ケースの中に納めると容易には取り外しできないのが一般的。

管理人はHDD（ハードディスク）はデータ記録装置としては最も優れていると考えています。（安価で大量のデータを保存できる。）OSを立ち上げられるのもHDDのみ。これを抜差しできるようにすれば便利な使い方ができます。

・ふつうに大容量記録装置として使う
・予備のバックアップHDD確保とその動作確認ができる。
・子供とHDDを使い分ることで、子供に自由にPCを使わせることができる。（子供を心配している訳ではなく、自分のデータのクラッシュリスク回避。 ）

※HDDのバックアップは一般にはRAIDというシステムでHDDのバックアップを行いますが、RAIDでは常に2台のHDDを動かしておく必要があります。
　

■IDEドライブのUSB接続

かつては、IDE接続のHDDを「抜き差し」することは「キワモノ」の技でした。玄人志向よりキワモノシリーズ　114-GENというコンバータが発売されていました。（2002年）
　　　　

説明のとおり、IDE　HDD以外にATAPI　CD-ROMなども使えます。
パーツは写真のとおり至ってシンプルで、基盤と電源ケーブルのみです。電源ケーブルから出ている２本のコードは基盤に５Vの電源供給をするコネクタですので別電源は必要ありません。コネクタは片方がメス、片方がオスになっています。
説明書・ドライバは玄人志向のHPからダウンロードとなっています。

基盤ムキダシでは、ショートなどして壊れてしまいそうなのでプラスチックのケースに入れました。

基盤はケースにビス固定、USBのジャックの部分はケースに穴をあけました。ケーブルは余っていたスマートを利用し、ゴムブッシュでケースから取り出しています。基盤に電源供給するケーブルは一旦切断して半田付けで延長しました。（接合部分は熱伸縮チューブでシール）

接続は
＜内蔵用HDDと114GEN＞ IDEケーブルで接続します。
＜114GENとパソコン本体＞ USBケーブルで接続します。

＜電源＞
PC本体から電源ケーブルを取り出す必要がありますので、70センチの延長ケーブルを買ってきて、拡張スロットの部分から取り出しました。取り出したケーブルから、114GENに付属していたコネクタのメスに電源供給します。コネクタのオスを内蔵用HDDに接続すれば接続完了です。
＜転送スピード＞
転送スピードは12Mｂｐｓと表示してありますが、かなり遅いです。HDDのコピー時間は２Gバイトのデータをコピーするのに約１時間かかります。 決して心地よいとはいい難

■IDE-USB2.0アダプター　IDE-3525

その後、IDEをUSB2.0に変換するアダプターが市販されるようになりました。　（2005年）

3.5インチHDDに加え、2.5インチHDDにも対応。4ピンコネクタ搭載ACアダプタは、汎用性がありそうです。

価格は￥2980。衝動買いしてしまいました。ニュースリリースはこちら参照。

■モービルラック（IDE版）
モービルラックは、IDE接続のままでOSを起動する為の内蔵HDD（ハードディスク）を自由に
抜き差しするシステムです。

モービルラックは、「ケース」と「インナー」で構成されています。

写真はViPowER社のモバイルラック。ノーブルネット社が日本代理店となっています。

右の写真のようにPCの５インチベイに取付けて使用します 。
「ケース」の裏側は、写真のように電源コネクタとIDEケーブルがあります。
これらは HDDやCDなどのIDEドライブの裏側と同じですのでHDDやCDなどのIDEドライブを取付ける要領でPCに取り付けます。
インナーの内部は、電源コネクタとIDEケーブルがり、これをHDDに差し込むことによって接続します。

左の写真が、インナーの中にHDDが納まった状態です。
右の写真は「ケース」と「インナー」の接続部分で、インナーを差し込むことによって赤い部分のコネクターが接続される仕組みになっています。（電源とIDEケーブルに相当する配線がこの「赤い」部分に変換されて接続されます。

いつの間にかインナーがたくさんたまってしまいました。左写真の上段のふたつがFAN付で、手前が少し出っ張っています。左写真の右上のインナーはケースがアルミでできています。私は放熱性を意識してこのタイプを常用しています。ただ、FANはうるさいので動かしていません。

家族で使用する場合など、各個人でマイHDDを１つずつなんて使い方をすれば、
子供が付録のソフトを勝手にインストールして調子悪くなったなんてことも防げます。
（この場合、ソフトウェアの著作権にはくれぐれも注意してください。）
■モービルラック（SATA版）
管理人は長らくIDE接続のHDDを使用していましたが、IDE接続のPCではストレスが大きくなってきましたのでニューマシンを組立てることにしました。HDDの接続をIDE→SATAに変更です。

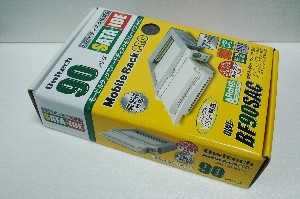

今回はオウルテックのモービルラックを選定。従来のIDEタイプと同様に「ケース」と「インナー」で構成されています。
・放熱性が良いアルミタイプ
・IDEの変換アダプター付
の「ケース」＋「インナー」セットBF90SACと、
・ SATA専用のインナー
単品BC90SAを購入しました。
通電された状態のままHDDを入替える「ホットプラグ」に対応とのことですが管理人の場合は使用しません。

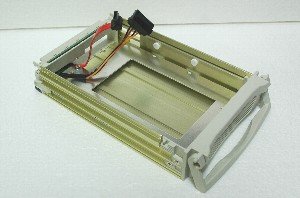

写真はSATA専用のインナー。「サスペンションプレート」によりエアフロー（放熱）効果を高める構造になっているとの事。

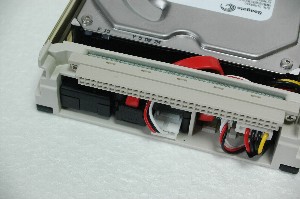

こちらはIDE→SATAアダプタ付タイプ。以前に使用していたIDE接続のHDDを活用することができます。

でもインナーの価格は単品で￥4000以上しますので新しいSATA接続のHDDを購入した方が良いかも・・

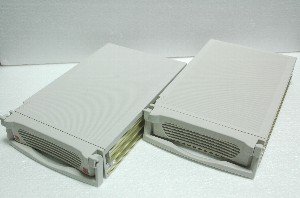

一方が新しく購入したSATAのHDD、一方が従来からのIDEのHDDを挿入したインナー。

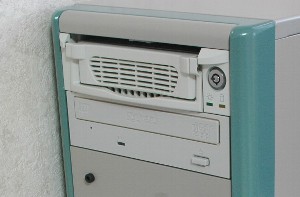

モービルラックを取付け完了。オウルテックのモービルラックは右についている鍵がロックと電源ONを兼ねています。これは結構うっとうしいです。

管理人はホットプラグ機能を使用しないのでロック機能を外し、常に電源ONにしています。
（鍵なしで抜き差しできる・・但し抜き差しは元電源を落としたあとのみ。））
■IDE接続の活用
SATAのマザーボードにもIDEポートがあるのでこれを以前のモービルラックで活用しようと考えました。

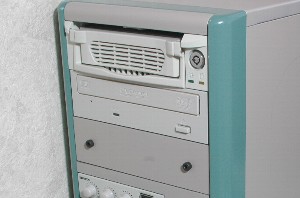

その為に5インチベイが３つあるケースを選んだのですが写真3段目のベイは奥行きが浅く何も取り付けできません。

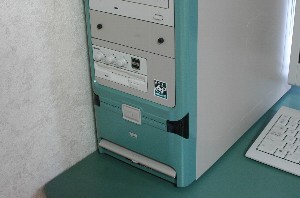

そこで、強引な策。普段はプレートをつけておきます。

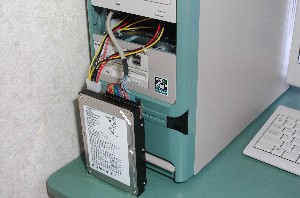

プレートを外と内部にIDEケーブルと４ピンの電源ケーブルが取り回してあります。これを引っ張り出して直接HDDに接続します。

これ、結構いけてます。（データのバックアップ用）

　
■裸族シリーズ

HDDの活用と言えば、「裸族シリーズ」
管理人の志向にジャストミート。欲しいなー
でも、SATAのハードディスクがまだ1本しかありません。

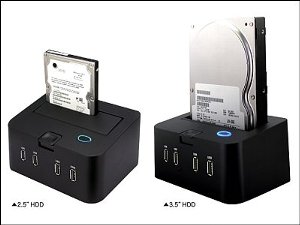

裸族のお立ち台
